Descrizione
Descrizione
Il Dispositivo A71VDSMR è un rivelatore di tensione separabile riferito al sistema di rivelazione di presenza tensione (VDS Voltage Detecting System) certificato secondo la norma EN61243-5, tipo resistenza media (LM). Il dispositivo è a polo singolo e viene collegato alla tensione MV (1kV – 52kV) attraverso un accoppiatore capacitivo. Soddisfa i requisiti previsti per i sistemi MR di impedenza media. Il certificato di conformità della specifica tecnica di prodotto (compliant to IEC61243-5 Medium Impendence) è disponibile e scaricabile nella parte dei “datasheet”.
Il dispositivo è da utilizzarsi in combinazione con la piastra fissa di interfaccia A71VDSF, installata sul quadro elettrico, per supportare le tre parti separabili A71VDSMR, conformi alla norma IEC61243-5.
Applicazioni
- Voltage Detecting System for MV switchgears panels.
- The voltage device A71VDSMR is a plug voltage detector for MT (Medium Voltage) 12/24/36 kV MV distribution panels. It should be used in combination with A71SMTE/F interface plate, installed on the electric panel, compliant to directive IEC61243-5 Medium Resistance. (See Instruction manual for use).

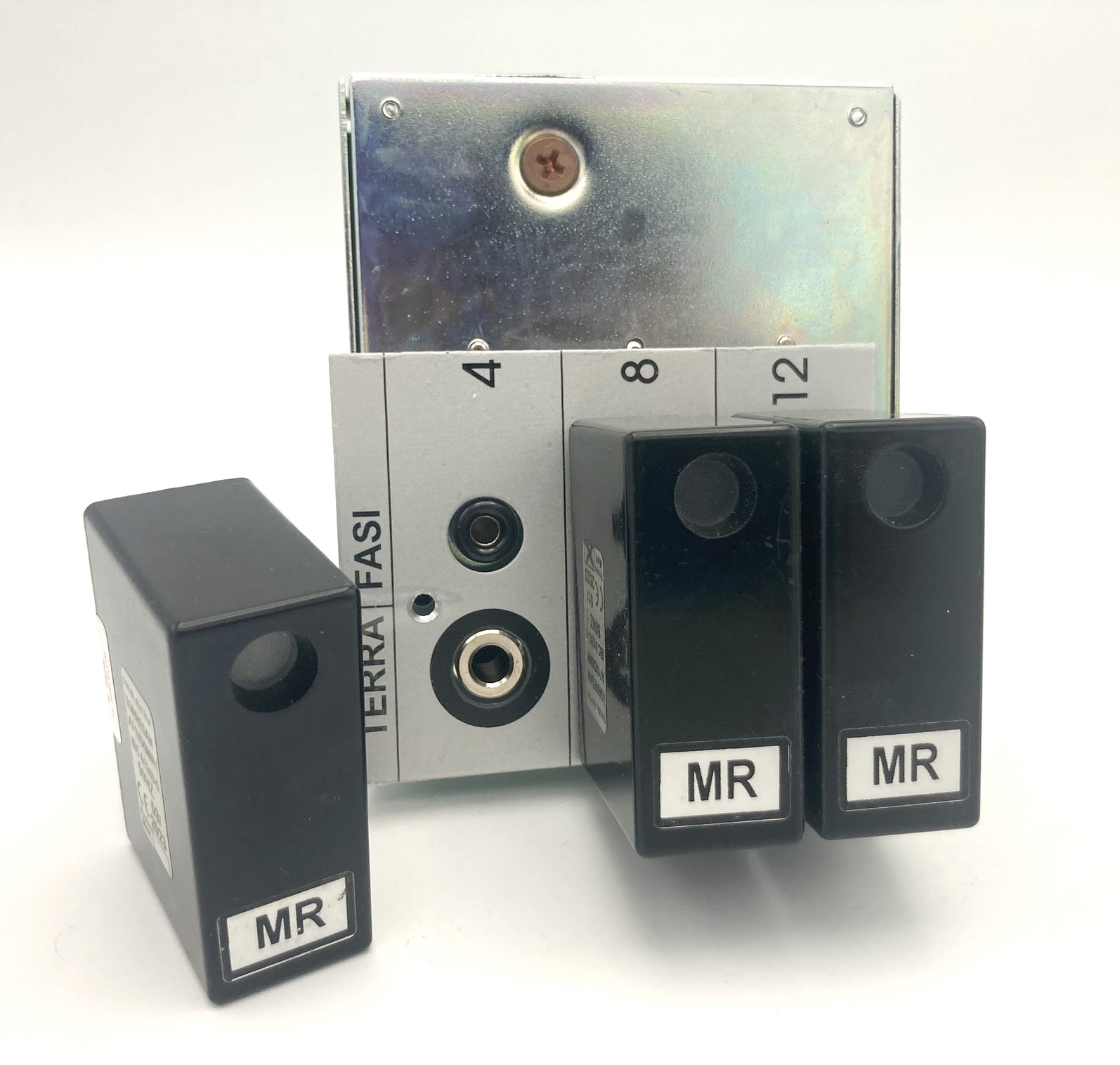

- The plugging-in of the removable indicator opens the ground contact of the correspondent phase socket and allows the current to flow inside the light indicator. The fixing of the support-plate is on the surface of front panel. An aluminum label shows the position of Ground (TERRA) and phase ( 4 8 12 ).
- The Power supply for the device is directly from the coupling bushing. No auxiliary power-supply needed.
- Inside the base, it is possible to mount different compensative capacitor, up to bushing used for proper operation.
Caratteristiche
- Certification: compliant to IEC61243-5 Medium Impendence. The certificate of conformity to the product technical specification can be downloaded in the datasheet part
- Threshold on Voltage 20,8C
- Threshold Current 2,5UA
