Descrizione
Descrizione

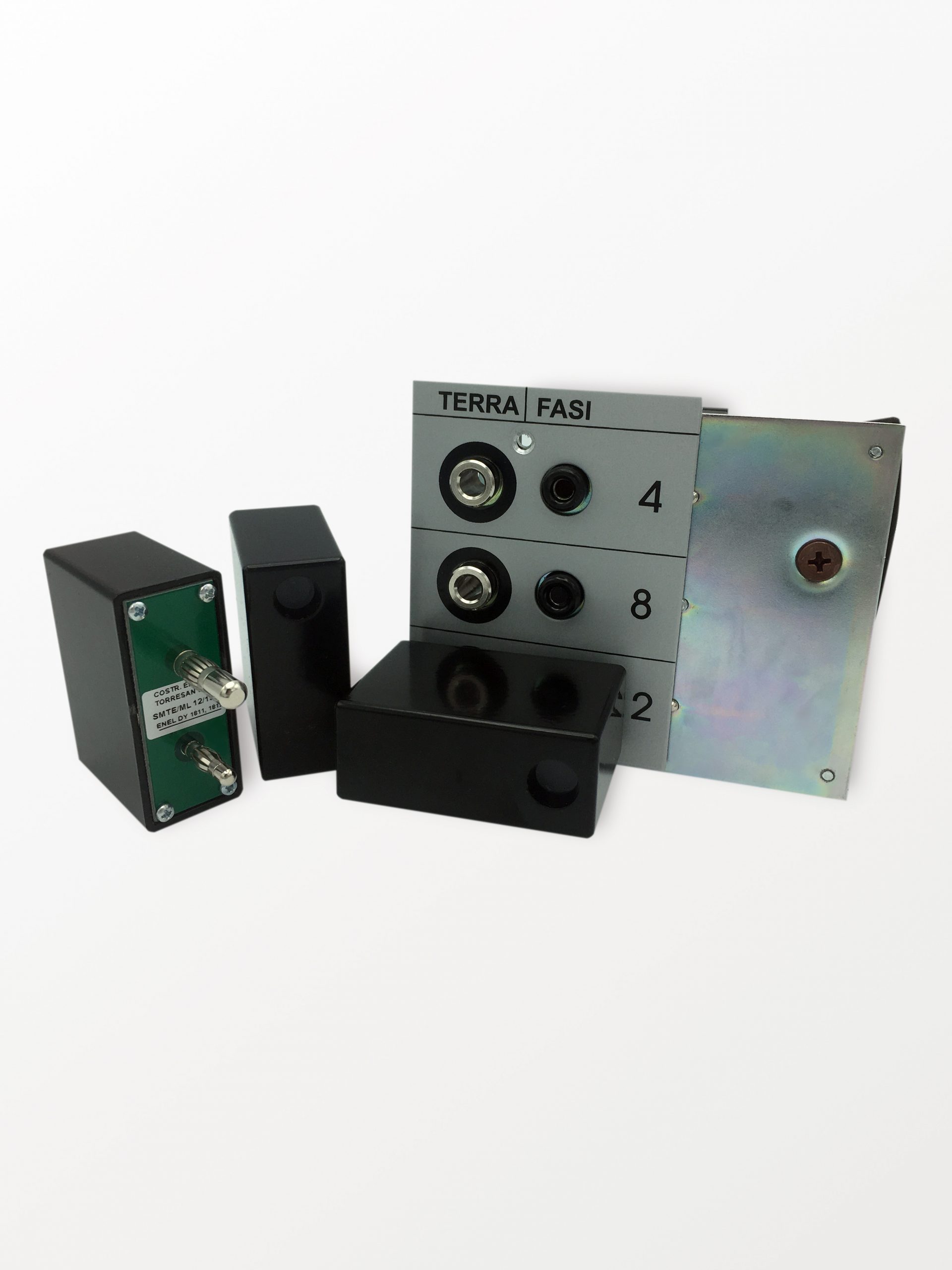

Il dispositivo è un sistema rivelatore (VDS Voltage Detecting System) composto da un supporto fisso installato sul pannello dell’armadio (dispositivo A71SMTE/F) e da tre parti separabili (A71 SMTE/ML) una per ogni fase.
Le applicazioni sono riferite a quadri di distribuzione M.T. di tipo secondario nel range 8kV – 24kV. I dispositivi sono omologati e soddisfano i requisiti delle norme DY1811-1812.
Applicazioni
- Le applicazioni sono riferite a quadri di distribuzione M.T. di tipo secondario nel range 8kV – 24kV
- I dispositivi sono omologati ENEL secondo le norme DY1811-1812 (DY811)
Caratteristiche
- Dispositivo costituito da una parte fissa ad incasso (SMTE/F) e da tre parti mobili (SMTE/ML) una per ogni singola fase. I rivelatori sono omologati ENEL e sono prodotti secondo le specifiche DY811
- L’alimentazione è fornita dalla rete attraverso un accoppiatore capacitivo
- La segnalazione della parte mobile è effettuata da tecnologia LED montata all’interno delle parti mobili A71SMTE/ML
- L’alimentazione è fornita da una sorgente costituita da un accoppiamento capacitivo, a seconda delle necessità la base
- SMTE/F può essere fornita con condensatori di zavorra specifici
