Descrizione
Il sistema di rilevamento della tensione è un sistema integrato VDS HR (Voltage Detecting System High Resistance) conforme allo standard di prodotto IEC 61243-5 per l’indicazione visiva della presenza di tensione nelle apparecchiature di distribuzione elettrica a media tensione.
Il VDSHR è la parte indicativa del sistema VDS integrato che comprende anche il dielettrico di accoppiamento e l’elettrodo, entrambi forniti e integrati dal produttore finale.

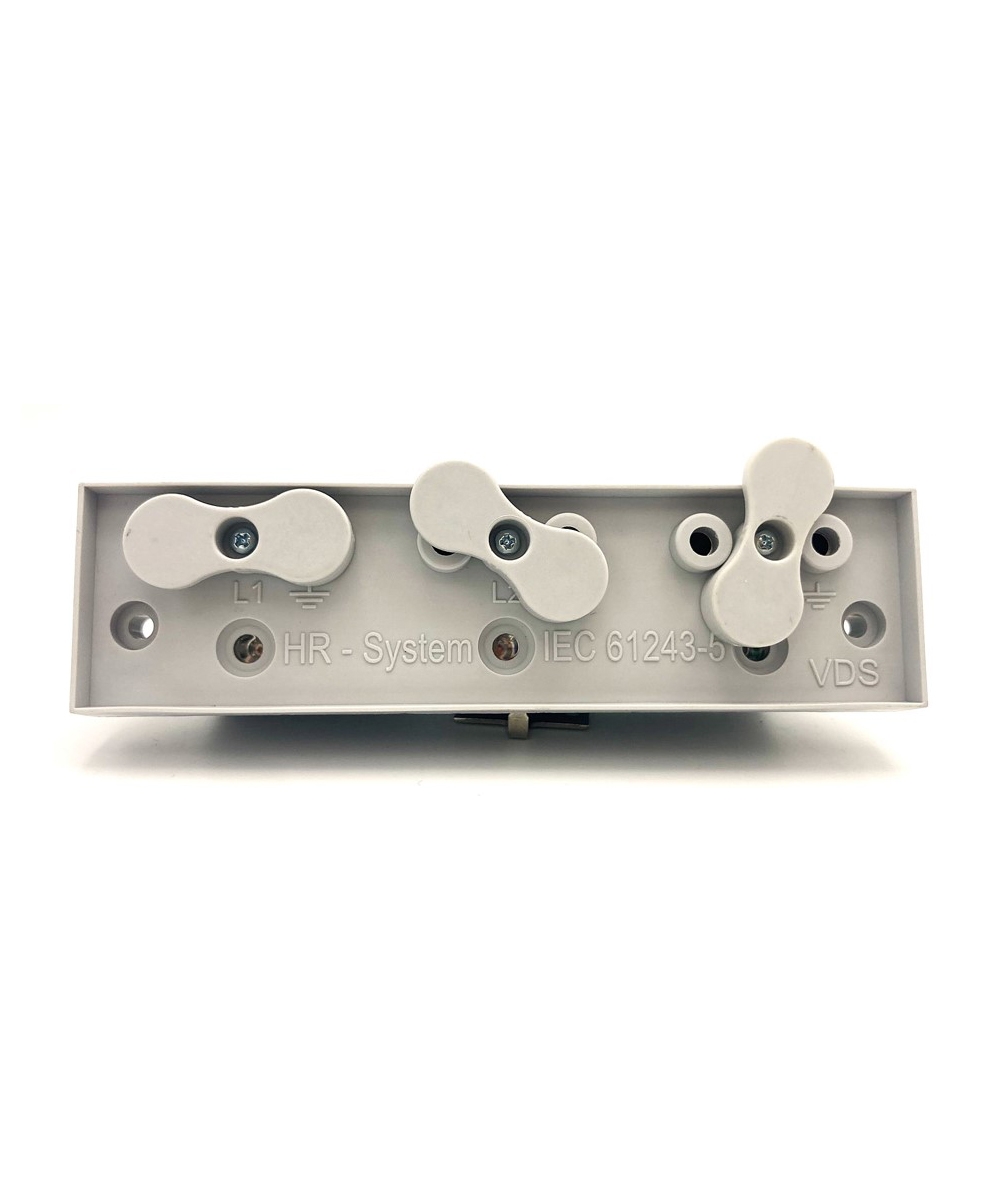

Le indicazioni visive sono costituite da indicatori LED di colore ambra. I punti di connessione alle fasi L1, L2, L3 e alla messa a terra PE sono disponibili sul retro con connessioni di tipo fast-on e come punti di test sul fronte con connessioni di tipo plug bushing (diametro 4 mm, lunghezza 19 mm, passo tra ciascuna boccola di fase e il singolo punto di terra 14 mm).
La norma IEC 61243-5 è applicabile al sistema di rilevamento della tensione (VDS) da installare su apparecchiature ad alta tensione per interni ed esterni.
Il VDSHR è certificato dall’ente accreditato EN 17065 SGS.
